Pembangkit Listrik Tenaga Diesel

A. Pembangkit Listrik Tenaga Diesel (PLTD)

Pembangkit Listrik Tenaga Diesel (PLTD) ialah Pembangkit listrik yang menggunakan mesin diesel sebagai penggerak awal. mesin diesel ini berfungsi untuk menghasilkan energi mekanis yang diperlukan untuk memutar rotor generator. Mesin diesel sebagai penggerak mula PLTD berfungsi menghasilkan tenaga mekanis yang dipergunakan untuk memutar rotor generator. Bahan bakar yang digunakan untuk mesin diesel ini adalah solar.

Motor diesel dinamai juga motor penyalaan kompresi (compression ignition engine) oleh karena cara penyalaan bahan bakarnya dilakukan dengan menyemprotkan bahan baker kedalam udara bertekanan dan temperature tinggi, sebagai akibat dari proses didalam ruang baker kepala silinder. Selain motor diesel dikenal juga jenis motor baker lainnya yaitu motor bensin yang biasanya dinamai motor penyalaan bunga api (spark ignition engine) oleh karena cara penyalaan bahan bakarnya dengan pertolongan bunga api (listrik).

Jika dibandingkan dengan motor bensin, gas buang motor diesel tidak banyak mengandung komponen beracun yang dapat mencemari udara. Selain dari pada itu pemakaian bahan baker motor diesel lebih rendah (-/+ 25 %) dari pada motor bensin, sedangkan harganyapun lebih murah sehingga penggunaan motor diesel umumnya lebih hemat dari pada motor bensin sebagai penggerak mesin industri. Ditinjau dari sisi investasi harga, motor diesel umumnya lebih mahal dari motor bensin karena untuk kapasitas mesin yang sama motor diesel harus dibuat dengan konstruksi dan berat yang lebih besar.

B. Penggunaan Pembangkit Listrik Tenaga Diesel

Pembangkit Listrik Tenaga Diesel biasanya digunakan untuk memenuhi kebutuhan listrik dalam jumlah beban kecil, terutama untuk daerah baru yang terpencil atau untuk listrik pedesaan dan untuk memasok kebutuhan listrik suatu pabrik.
 Gambar. Contoh PLTD
C. Bentuk dan Bagian-bagian Pembangkit Listrik Tenaga Diesel
Perhatikan gambar Dibawah ini :
Gbr. Pembangkit Listrik Tenaga Diesel
Dari gambar di atas dapat kita lihat bagian-bagian dari Pembangkit Listrik Tenaga Diesel, yaitu :
1. Tangki penyimpanan bahan baker.
2. Penyaring bahan bakar.
3. Tangki penyimpanan bahan bakar sementara (bahan bakar yang disaring).
4. Pengabut (nozel)
5. Mesin diesel.
6. Turbo charger.
7. Penyaring gas pembuangan.
8. Tempat pembuangan gas (bahan bakar yang disaring).
9. Generator.
10. Trafo.
11. Saluran transmisi.

D. Prinsip Kerja Pembangkit Listrik Tenaga Diesel

1. Bahan bakar di dalam tangki penyimpanan bahan bakar dipompakan ke dalam penyimpanan sementara namun sebelumnya disaring terlebih dahulu. Kemudian disimpan di dalam tangki penyimpanan sementara (daily tank).

Jika bahan bakar adalah bahan bakar minyak (BBM) maka bahan bakar dari daily tank dipompakan ke Pengabut (nozzel), di sini bahan bakar dinaikan temperaturnya hingga manjadi kabut. Sedangkan jika bahan bakar adalah bahan bakar gas (BBG) maka dari daily tank dipompakan ke convertion kit (pengatur tekanan gas) untuk diatur tekanannya.

2. Menggunakan kompresor udara bersih dimasukan ke dalam tangki udara start melalui saluran masuk (intake manifold) kemudian dialirkan ke turbocharger. Di dalam turbocharger tekanan dan temperatur udara dinaikan terlebih dahulu. Udara yang dialirkan pada umumnya sebesar 500 psi dengan suhu mencapai ±600°C.

3. Udara yang bertekanan dan bertemperatur tinggi dimasukan ke dalam ruang bakar (combustion chamber).
4. Bahan bakar dari convertion kit (untuk BBG) atau nozzel (untuk BBM) kemudian diinjeksikan ke dalam ruang bakar (combustion chamber).
1. Di dalam mesin diesel terjadi penyalaan sendiri, karena proses kerjanya berdasarkan udara murni yang dimanfaatkan di dalam silinder pada tekanan yang tinggi (35 – 50 atm), sehingga temperatur di dalam silinder naik. Dan pada saat itu bahan bakar disemprotkan dalam silinder yang bertemperatur dan bertekanan tinggi melebihi titik nyala bahan bakar sehingga akan menyala secara otomatis yang menimbulkan ledakan bahan bakar.
2. Ledakan pada ruang bakar tersebut menggerak torak/piston yang kemudian pada poros engkol dirubah menjadi energi mekanis. Tekanan gas hasil pembakaran bahan bakar dan udara akan mendorong torak yang dihubungkan dengan poros engkol menggunakan batang torak, sehingga torak dapat bergerak bolak-balik (reciprocating).
Gerak bolak-balik torak akan diubah menjadi gerak rotasi oleh poros engkol (crank shaft). Dan sebaliknya gerak rotasi poros engkol juga diubah menjadi gerak bolak-balik torak pada langkah kompresi.

3. Poros engkol mesin diesel digunakan untuk menggerakan poros rotor generator. Pada generator energi mekanis ini dirubah menjadi energi listrik sehingga terjadi gaya gerak listrik (ggl).
Ggl terbentuk berdasarkan hukum faraday. “Hukum faraday menyatakan bahwa jika suatu penghantar berada dalam suatu medan magnet yang berubah-ubah dan penghantar tersebut memotong gais-garis gaya magnet yang dihasilkan maka pada penghantar tersebut akan diinduksikan gaya gerak listrik.”
4. Tegangan yang dihasilkan generator dinaikan tegangannya menggunakan trafo step up agar energi listrik yang dihasilkan sampai ke beban. Prinsip kerja trafo berdasarkan hukum ampere dan hukum faraday yaitu arus listrik dapat menimbulkan medan magnet dan medan magnet dapat menimbulkan arus listrik.
Jika pada salah satu sisi kumparan pada trafo dialiri arus bolak-balik maka timbul garis gaya magnet berubah-ubah pada kumparan terjadi induksi. Kumparan sekunder satu inti dengan kumparan primer akan menerima garis gaya magnet dari primer yang besarnya berubah-ubah pula, maka di sisi sekunder juga timbul induksi, akibatnya antara dua ujung kumparan terdapat beda tegangan.

5. Menggunakan saluran transmisi energi listrik dihasilkan/dikirim ke beban. Di sisi beban tegangan listrik diturunkan kembali menggunakan trafo step down (jumlah lilitan sisi primer lebih banyak dari jumlah lilitan sisi sekunder).

Pembangkit Listrik tenaga diesel adalah pembangkit tenaga listrik dengan penggerak utama (prime mover) mesin diesel, untuk memutar generator.

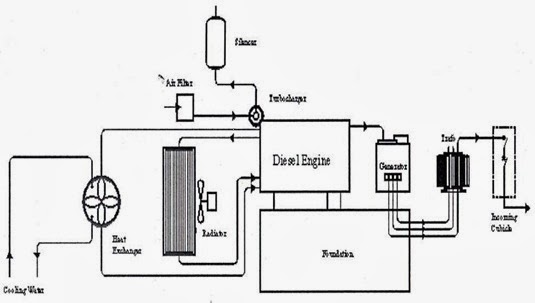

E. Skema Pembangkit Listrik Tenaga Diesel
Berikut ini adalah skema dasar dalam pembangkit listrik tenaga diesel.
Secara umum, skema di atas dapat dijelaskan sebagai berikut:
a) Untuk melakukan pembakaran opmtimal pada diesel engine, maka diperlukan Oksigen dari udara di sekitar. Disinilah peran air filter yang fungsinya untuk menyaring udara yang masuk ke turbocharger dan enginer.

b) Di dalam diesel engine, solar yang dipakai sebagai bahan bakar, menghasilkan energi untuk memutar generator yang kemudian menghasilkan listrik yang dihubungkan ke trafo dan gardu listrik.

c) Pada proses PLTD satu hal yang sangat perlu diperhatikan adalah sistem pendingin pada minyak pelumasan mesin (sistem yang sama dipakai pada kendaraan bermotor). Sistem pendingin yang dipakai biasanya adalah sistem heat exchanger dan sistem radiator atau kedua sistem ini digabungkan.


d) Heat exchanger adalah sistem pendingin minyak pelumas, dimana air digunakan sebagai sarana pendingin. Proses heat exchanger ini memiliki konsep yaitu, air pendingin dialirkan terus dari sumber air terdekat seperti danau, sungai ataupun kolam buatan.

Air terus dialirkan secara konstan melalui pipa-pipa yang kemudian dihubungkan dengan pipa minyak pelumas. Pada aplikasi tertentu, pipa air pendingin ini akan ‘menyelimuti’ pipa minyak pelumas, sehingga terjadi perpindahan suhu tinggi dari minyak ke suhu rendah (heat exchanging) dari air, yang menyebabkan suhu minyak menjadi berkurang.

Sedangkan air yang memiliki suhu yang lebih tinggi akan dialirkan kembali menuju sumber air. Berikut seterusnya sistem ini bekerja.

e) Sedangkan untuk sistem pendingin radiator (aplikasi yang sama pada kendaraan bermotor), minyak pelumas didinginkan dengan menggunakan kipas radiator.
Dimana pada sistem ini mengaplikasikan konsep perpindahan suhu melalui radiasi, kipas radiator yang terus berputar akan menghasilkan angin untuk mendinginkan minyak pelumas.
